创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种便于拆装的流量计。该专利由广汉市思明石油钻采设备配套有限公司申请，并于2017年5月3日获得授权公告。

内容说明

本实用新型涉及流体测量领域，具体地说涉及一种便于拆装的流量计。

发明背景

孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。

现有技术中，孔板流量计的结构通常包括孔板和接头，孔板固定在接头内，接头用于与管道连接。如中国专利公告号为“ CN201034648”的现有技术在2008年3月12日公开了一种气体流量计孔板装置，其技术方案为：由气体管道、孔板短接及计量孔板构成，孔板短接跨接于气体管道中，孔板短接为⊥形三通管、在其直通短管中有径向孔板插入槽并将计量孔板嵌入槽内，在其侧通短管的上端有密封丝堵。该流量计有利于孔板的快速更换，但在实际应用过程中，因接头两端与管道硬连接，流量计在整体的拆装上存在着工序复杂和不方便拆装的问题。

发明内容

本实用新型的目的在于解决现有技术中存在的上述问题，提供一种便于拆装的流量计，本实用新型通过将流量计与管道之间的硬连接结构改成软连接结构，简化了流量计的拆装工序，达到了快速拆装流量计的目的。

为实现上述目的，本实用新型采用的技术方案如下：一种便于拆装的流量计，其特征在于：包括上膨胀节、上连接头、连接套、孔板、下连接头和下膨胀节，所述孔板通过连接套固定在上连接头和下连接头之间，所述上膨胀节的一端与上连接头固定连接，另一端用于与上游管道连接，所述下膨胀节的一端与上连接头固定连接，另一端用于与下游管道连接。

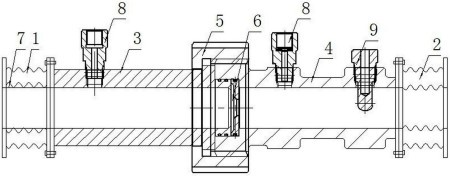

图为本实用新型的结构示意图

所述上膨胀节内固定设置有导流筒，所述导流筒的内径与上接头内径相同。所述导流筒焊接固定在上膨胀节的进水端。所述导流筒的长度与膨胀节在未伸缩时的长度相同。所述上膨胀节的两端和下膨胀节的两端均设置有法兰。所述上连接头的端部设置有凸头，所述下连接头的端部设置有与凸头相适配的凹槽，所述孔板通过凸头和连接套固定在凹槽内。所述凸头与凹槽之间设置有密封圈。所述上连接头上设置有测压接头，所述下连接头上设置有测压接头和测温接头。

采用本实用新型的优点在于：一、本实用新型通过分别固定在上连接头和下连接头两端的上膨胀节和下膨胀节，将流量计与管道之间的硬连接结构改成了软连接结构，使得整个流量计在拆装时具有轴向补偿功能，从而能够快速完成流量计的整体拆装或单独孔板的拆装。本实用新型简化了流量计的拆装工序，有利于流量计的快速拆装。二、本实用新型通过设置在上膨胀节内的内径与上接头内径相同的导流筒，能够最大程度地减小介质在测量前的波动，保障了测量结果的准确性。三、本实用新型将导流筒焊接固定在上膨胀节进水端的结构，在避免影响介质波动的前提下，使得上膨胀节能够实现轴向补偿功能。四、本实用新型中的孔板通过凸头和连接套固定在凹槽内，该结构有利于孔板的快速拆装。
