流量测量时差压变送器管路的安装要求

要保证节流装置的差压信号准确可靠地传送到差压变送器，节流装置以及差压变送器管路的安装规范化很重要。本文专业介绍差压变送器管路的安装技术要求。

节流装置前后直管段长度与阻流件类型及β值有关，具体数值参见CB/T2624.2和GB/T2624.3。流量测量时差压变送器管路的安装要求

差压变送器管路的安装要求如下。

1、导压管

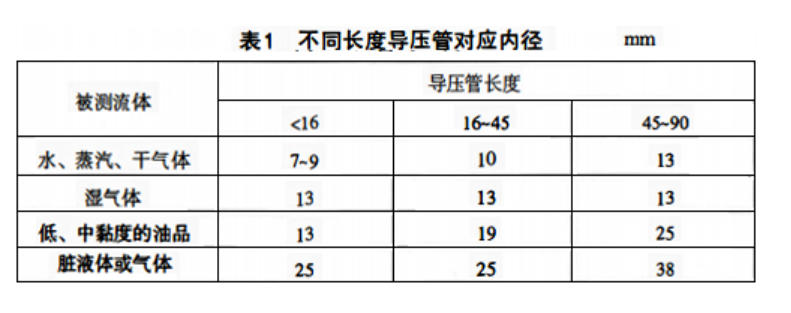

导压管的材质应按被测介质的性质和参数确定，其内径不小于6mm,长度在在15m以内，各种被测介质在不同长度导压管对应内径的建议值见表1。导压管应垂直或倾斜敷设，其倾斜度小于1:12。当导压管长度超过30m时，导压管应分段倾斜，并在各高点与低点装设集气器(或排气阀)和沉淀器(或排污阀)。正负导压管应尽量靠近敷设，防止正负导压管温度不同使信号失真，严寒地区导压管应加防冻保护，用电伴热或蒸汽伴热保温，要防止过热，导压管中流体汽化会产生假差压，应予注意。

                                 图表1

2、取压口

取压口一般设置在法兰、环室或夹持环上，当测量管道为水平或倾斜时取压口的安装方向。它可以防止测液体时气体进入导压管或测气体时液滴或污物进入导压管。当测量管道为垂直时，取压口的位置在取压位置的平面上，方向可任意选择。

总之，差压流量计在选择使用的时候，一定要做好天气情况的变化应对，这样才能延长使用寿命。
