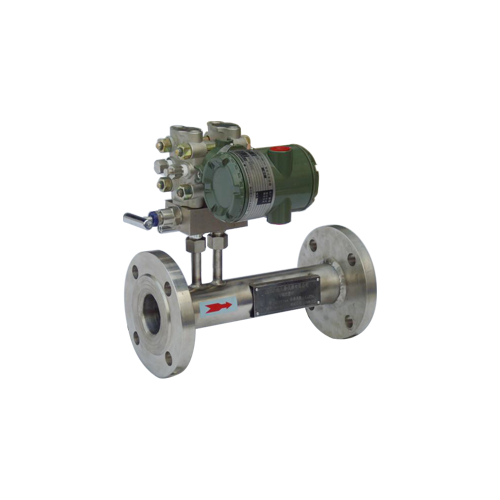

AVZ 锥型流量传感器

扫一扫
用手机查看
锥型流量计利用V锥体在流场中产生的节流效应,通过检测上下游压差来测量流量。与普通节流件相比,它改变了节流布局,从中心孔节流改为环状节流。实践使用证明,V锥流量计与其他流量仪表相比,具有长期精度高、稳定性好,受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。

产品特点

◆自清洁功能;

◆适合湿气的测量;

◆免维护耐脏污不易堵;

◆无苛刻的直管路要求;

◆耐磨损,长期稳定性好;

◆可测高温高压和复杂工况介质。


◆测量管径:DN50--DN800;

◆准确度:±0.5%测量值;

◆重复性:±0.1%;

◆β范围:0.40-0.85;

◆温度:-50℃-+600℃;

◆量程比:15:1,30:1;

◆直管段要求:上游0-3D 下游0-1D(D指管径);

◆稳定性好:节流面积长期稳定,信号稳定;

◆无滞留区:由锥形彻底吹扫式设计所保证;

◆输出差压稳定:V锥体尾部负压端波动小;

◆永久压损小,只有孔板的1/3~1/2;

◆压力等级(MPa):PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4、PN10、PN16、PN24。
