AJY气体腰轮流量计

扫一扫
用手机查看

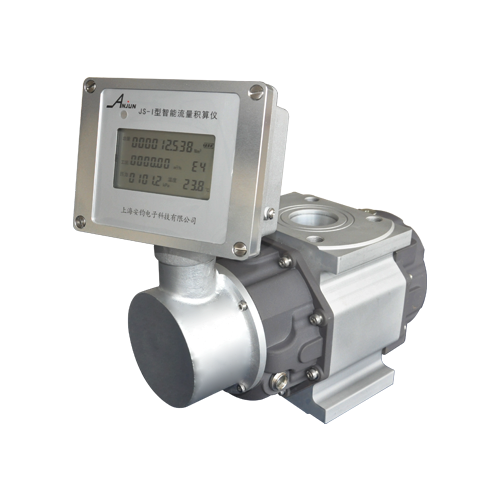

AJY智能型气体腰轮流量计是容积式计量仪表的一种集温度、压力、流量检测功能与一体,并能进行温度、压力自动补偿的新一代流量计,以其高精度、量程范围宽、体积小、重量轻、安装维修方便、使用可靠及耐久的使用寿命等特点,广泛应用于天然气、煤制气、惰性气体、空气等气体的流量计量,是城市燃气、油田、化工、科学研究等部门理想的流量计量装置。

产品特点

◆ 精密加工、动平衡和强化处理制造的转子一致性、对称性好,保证了良好的重复性和使用寿命。

◆始动流量小、压力损失小、量程比宽,适用于微流量的测量。

◆ 压力、温度传感器外置方便用户的维修使用。

◆ 采用进口轴承、灵敏度高、使用寿命长。

◆ 单侧注油双侧润滑的独特壳体结构,方便注油和观测,保证两侧轴承的润滑。

◆  先进的双电源微功耗技术,整机功耗低,既能凭内电池长期供电运行5年,又可接外电源供电运行。

◆ 大屏幕LCD显示,显示的内容丰富清晰。

◆ 流量计带有脉冲信号输出,也可根据用户需要输出4~20mA标准模拟信号,IC卡定量脉冲信号等多种信号。

◆ 采用RS485接口、MODBUS协议,可通过GPRS/CDMA、internet组成远程数据采集及监控系统,便于数据的集中采集和实时管理。

◆ 采用flash数据存储技术,设置参数断电后可长期保存。

◆ 内部电池低电压报警,提醒用户及时更换电池。

◆智能流量积算仪可沿顺时针或逆时针方向各转动180°,方便在不同方向的数据读数。

◆智能流量积算仪安装接线插座方便用户信号采集处理、计量标定、电源管理。

◆ 意外断电,自动保存数据,防止数据丢失。

◆ 外供电与流量计主电路隔离,隔离电压高达1000V。

◆ 可靠的电磁兼容设计。

◆ 本安电路设计适合在有防爆要求的场合使用


1. 使用环境条件

   环境温度:-25℃~+60℃(本安环境温度:-30℃~+50℃)

 介质温度:-30℃~+85℃

 相对湿度:5%~95%

 大气压力:70kPa~106kPa

2. 公称通径

   DN25~DN100,流量范围参考AJY气体腰轮流量计流量测量范围表。

3. 工作压力

0.5 MPa 、1.0 MPa 、1.6MPa

4. 量程比

   在标准环境状态下(P=101.325、T=293.15K),量程比可达90:1

(注:对于一些较小口径的气体腰轮流量计,量程比会缩小)。

5. 准确度等级

准确度等级

1.0级

1.5级

最大允许误差

Qmin~0.2Qmax

±2%

±3%

0.2Qmax~ Qmax

±1%

±1.5%

注:Qmin为流量范围内所能测量到的最小流量,Qmax为流量范围内所能测量到的最大流量,如有特殊要求也可提供0.5级的流量计

6. 防爆等级

ExiaⅡBT4Ga;防护等级:IP65

7. 壳体材质

铝合金

8. 电气性能指标

◆ 供电方式及功耗

◆内部电源:3.6V锂电池供电,平均功耗小于1mW(两节锂电池可用5年以上)。

◆外部电源: DC24V±10%,当接入外电时电路自动切换为由外部电源供电,功耗小于1W。

◆ 输入信号:

◆ 流量信号:(0~5000)Hz;(脉冲幅度为3V)

◆ 温度信号:-35℃~+125℃(PT1000铂电阻,准确度:≤±0.5%)

◆ 压力信号:0MPa~4MPa(准确度:≤±0.5%)

◆ 输出信号:

◆机械脉冲信号:由前置放大器放大、整形后输出的流量脉冲信号(未经修正,供流量计检定用)。

◆4mA~20mA标准电流:电流模拟量可对应流量计的流量、压力或温度(可选)。

◆ 定量脉冲信号:0.1m3、1m3 或10m3对应一个脉冲,OC门输出。(可供IC卡控制器用)

◆电池欠压报警信号:平时为高电平,电池欠压报警时为低电平,OC门输出。

◆ 电池电量过低关阀信号:平时为高电平,动作时为低电平,OC门输出。

◆ 流量/压力报警信号:当瞬时流量/压力低于或高于设定值时输出低电平,平时为高电平。

◆ RS485通讯

◆ RS485(通讯速率:2400bps、4800bps、9600bps;通讯方式:半双工、8位数据位、1位停止位、无奇偶校验)

◆MODBUS RTU协议

◆ 电气防护

◆内电源双隔离:DC24V供电端与机壳及内部处理电路隔离,可承受DC500V一分钟冲击。

◆DC24V供电端抗±500V、 10ms的强干扰冲击。RS485通讯与DC24V供电端及机壳隔离,可承受DC500V一分钟冲击。

◆DC3.6V供电端有防防接反保护。

◆ RS-485通讯口具有瞬变电压抑制功能,防雷击、抗静电放电冲击,满足和超过EIARS-485和ISD/IEC8482:1993(E)标准;静电放电电压:所有总线引脚8000V(3A级),所有引脚1200V(3B级)。

◆ 二线制电流回路可抗500V,10ms强干扰冲击。
