AJX旋进旋涡流量计

扫一扫
用手机查看

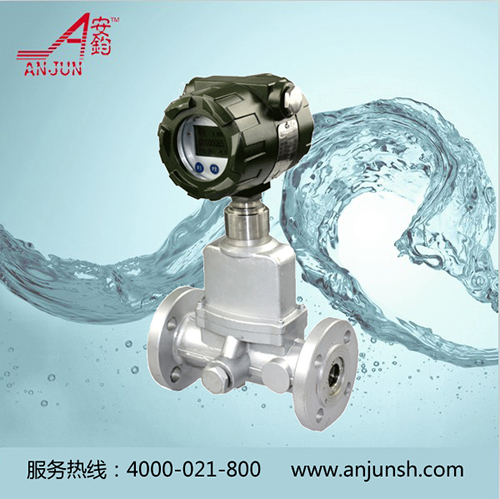

AJX型系列智能旋进旋涡流量计是我公司开发研制的新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体,并能进行温度、压力、压缩因子自动补偿,是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

产品特点

◆ 无机械可动部件,不易腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;

◆ 采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;

◆智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;

◆采用双检测技术可有效地提高检测信号强度,并抑制由管线振动引起的干扰;

◆ 采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数;

◆采用EEPROM技术,参数设置方便,并可保存长达一年的历史数据;

◆转换器可输出频率脉冲、4~20mA模拟信号,并具有RS485接口,可直接与微机联网,传输距离可达1.2km;

◆多物理量参数报警输出,可由用户任选其中之一;

◆流量计表头可360度旋转,安装使用简单方便;

◆ 压力、温度信号为传感器输入方式,互换性强;

◆ 整机功耗低,可用内电池供电,也可外接电源。


1流量计规格、基本参数和性能指标(见表1)

(表1)

公称通径DN(mm)

类  型

流量范围

(m3/h)

工作压力(MPa)

准确度等级

重复性

25


1.0~30

1.6

2.5

4.0

6.3

1.0

1.5

小于基本误差限绝对值的1/3

32


2.0~60

50

A型

3.0~150

B型

2.5~75

80

A型

20~400

B型

10~200

100

A型

40~800

B型

30~600

150

A型

100~1800

B型

40~900

200


180~3600

1.6;2.5;4.0

注:

1.准确度:为温度、压力修正后的系统精度;

2. A、B用以区别相同通径不同流量范围;

3.2标准状态条件:P=101.325KPa,T=293.15K;

3.3使用条件:

环境温度:-30℃~+65℃

相对湿度:5%~95%

介质温度:-20℃~+80℃

大气压力:86KPa~106KPa

3.4电气性能指标

3.4.1工作电源:

A.外电源:+24VDC±15%,纹波<5%,适用于4~20mA输出、脉冲输出、报警输出、RS-485等;

B.内电源:1组3.6V锂电池(ER26500),当电压低于3.0V时,出现欠压指示。

3.4.2整机功耗:

A.外电源:<2W;

B.内电源:平均功耗1mW,可连续使用两年以上。

3.4.3脉冲输出方式:

A. 工况脉冲信号,直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出,高电平≥20V,低电平≤1V;

B.  定标脉冲信号,与IC卡阀门控制器配套,高电平幅度≥2.8V,低电平幅度≤0.2V,单位脉冲代表体积量可设定范围:0.001m3~100m3。单选择该值时必须注意:定标脉 冲信号频率应≤900Hz。

C. 定标脉冲信号,经光耦隔离放大输出,高电平≥20V,低电平≤1V。

3.4.4  RS-485通信(光电隔离),可实现以下功能:

A.采用RS-485接口,可直接与上位机或二次表联网,远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量;

B.由RS-485接口与HW-Ⅰ数据采集器配套,可组成电话网络通信系统,一台数据采集器可带15台流量计;

C.由RS-485接口与HW-Ⅱ数据采集器配套,可组成宽带网络通信系统,由INTERNET传输数据,一台数据采集器可带8台流量计。

3.4.5  4~20mA标准电流信号(光电隔离)

与标准体积流量成正比,4mA对应0 m3/h, 20 mA对应最大标准体积流量(该值可在一级菜单中进行设置),制式:两线制或三线制,流量计可根据所插电流模块自动识别,并正确输出。

3.4.6控制信号输出:

A.下限报警信号(LP):光电隔离,高低电平报警,报警电平可设定,工作电压+12V~+24V,最大负载电流50mA;

B.上限报警信号(UP):光电隔离,高低电平报警,报警电平可设定,工作电压+12V~+24V,最大负载电流50mA;

C.关阀报警输出(BC端,IC卡控制器用):逻辑门电路输出,正常输出低电平,幅度≤0.2V;报警输出高电平,幅度≥2.8V,负载电阻≥100kΩ;

D.电池欠压报警输出(BL端,IC卡控制器用):逻辑门电路输出,正常输出低电平,幅度≤0.2V;报警输出高电平,幅度≥2.8V,负载电阻≥100kΩ;

3.5防爆标志:ExdIIBT4;

3.6防护等级:IP65

3.7接线口:出线接口为M20×1.5内螺纹。
