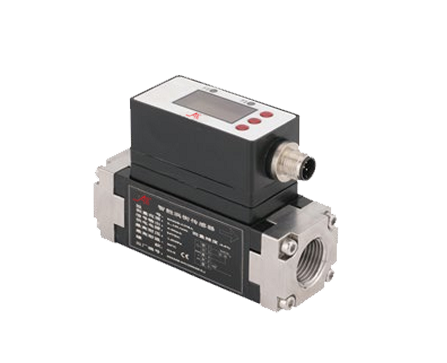

AVS100-W微量涡街流量计

产品特点

AVS100-W微量涡街流量计概述

AVS100-W系列智能涡街流量温度传感器基于卡门涡街原理，卡门涡街是美籍匈牙利科学家冯·卡门在1911年观察到并研究的现象:当流体绕过非流体线形物体时，物体尾流左右两侧产生的成对的、交替排列的、旋转方向相反的反对称涡旋。这种漩涡的产生具有周期的、交替变化的性质，变化频率与流体速度成正比，这就是卡门涡街现象，具体关系为关系为Sr=fdN。涡街流量计就是利用这种现象的性质，通过测量涡流的脱落频率确定流体的速度或流量而支撑的流量计。具有体积小，设定简便等优点，内置智能电路，可任意设置流量上下限报警值，可远程监控实时流量状况，全参数现场任意设置。

产品参数

资料下载

产品特点

采用高精度传感器进行温度测量，信号由后部处理电路处理后转换成标准工业电信号输出并显示，可任意设置温度上下限报警值，可远程监控实时温度状况，全参数现场任意设置。

产品参数

适合介质:液体(但粘度在3mPa.s，3cP以下)

流量范围：0.5-4,2-16,5-40,10-100，20-200（单位：L/min）

介质温度：0-90°C(未冻结或未结露)

显示单位:瞬时流量:L/min 累计流量:L/min

精度:显示值:±5% 模拟量输出:±3%

重复精度:+1%

耐压:8bar

压损:最大流量时 45KPa 以下

开关量输出:

①输出:2路PNP或者NPN输出

②最大负载电流：80mA

③电源电压：DC12-24V±10%

④响应时间：0.5s/1s/2s

⑤输出保护：短路保护

⑥输出模式：

流量：迟滞模式、上下限比较模式、累计输出模式、累计脉冲输出模式可选

温度：迟滞模式、上下限比较模式可选

⑦模拟量输出

电压输出：输出电压:1~5V输出阻抗:1kΩ

电流输出电流:4~20mA最大负载阻抗；DC12V时300Ω、DC24V时600Ω
